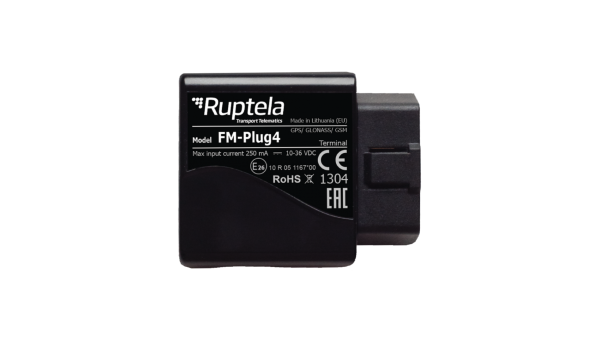

FM-Plug4

Erkennung des Fahrverhaltens:

Zertifizierung: Das Gerät ist E-mark und RoHS zertifiziert.

Witterung
Temperatur	Betrieb: -35 °C bis +60 °C Lagernd: -40 bis +65 °C
Luftfeuchtigkeit	0% - 95% nicht kondensierend
Eletrische
Spannungsversorgung	10 - 32 V DC
Max. Strom	250mA bei 12V
Interne Batterie	keine
Schutzmaßnahmen	Schutz vor gedrehter Polarität Schutz vor Elektrostatik an USB- und SIM-Slot
Stromverbrauch bei 12V
Betrieb	Leerlauf: 38 mA Aktiv: 52,1 mA Schlaf: 6,8 mA
Verbindung
GSM	Modem: Quectel M95 Antenne: intern (Quad-Band) Frequenzband: 850/900/DCS1800/PCS1900 MHz
GNSS (GPS, GLONASS) module	Modem: U-nlox EVA-M8M Antenne: intern (Quad-Band) Frequenz: 1575,42 MHz (GPS), 1602 MHz (GLONASS) Kanäle: 72 Sensibilität: -164 dBm Kaltstartdauer: < 30s Warmstart: 3s
Schnittstellen
Benutzer Schnittstelle	OBD II Micro USB 1x Status LED Mikrofon
Zusätze
Interner Speicher	4 MB (max. 30000 Einträge)
Beschleunigungsmesser	3 Achsen bis zu 4g
Physische
Abmessungen	63 x 52 x 28 mm
Gewicht	66 +/- 10 g
Gehäuse	Plastik

Modus	Blinkcode	Beschreibung
GNSS korrektur wird erworben	1x pro Sekunde	Akkurates GSM, kein GPRS
	1x alle 4 Sekunden	Akkurates GSM, GPRS verbunden
	immer an, blinkt 1x alle 4 Sekunden	Verbindung zum Server ist offen
	1x alle 0,2 Sekunden	kein Signal
GNSS korrektur wird nicht erworben	2x pro Sekunde	Akkurates GSM, kein GPRS
	2x alle 4 Sekunden	Akkurates GSM, GPRS verbunden
	immer an, blinkt 2x alle 4 Sekunden	Verbindung zum Server ist offen
	2x alle 0,2 Sekunden	kein Signal
Schlaf	1x alle 10 Sekunden	Gerät ist im Schlafen Modus

PIN Belegung am OBD Stecker im Fahrzeug

PIN	Beschreibung	PIN	Beschreibung
1	Hersteller*	9	Hersteller*
2	J1850 BUS High	10	J1850 BUS Low
3	Hersteller*	11	Hersteller*
4	Masse	12	Hersteller*
5	Signal Masse	13	Hersteller*
6	CAN High	14	CAN Low
7	K-Linie	15	L-Linie
8	Hersteller*	16	Batterie +

*PIN Funktion abhängig von Fahrzeughersteller

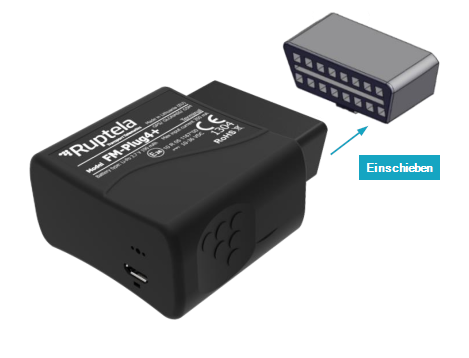

Hinweis: Es gibt nur eine Möglichkeit das Gerät einzuschieben, achten Sie darauf die PINs nicht zu beschädigen.
