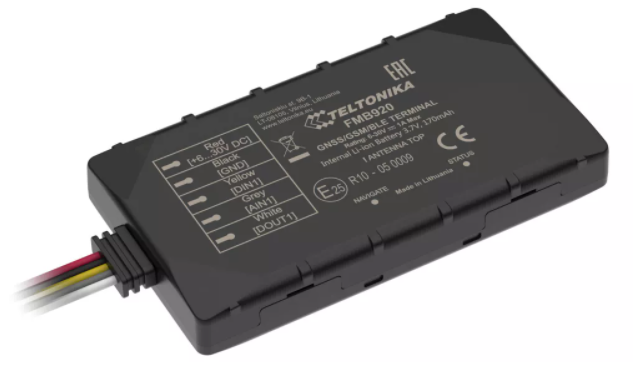

FMB-920

FMB-920

Anwendungsbereiche:

Live Ortung und Datenerfassung
Eco Fahrten
Geofencing und Geschwindigkeitsmessung
Ausgangssteuerung und Abschaltung aus der Ferne

Das Gerät hat folgende Zertifizierungen: CE / RED, E-Mark, EAC, RoHS, REACH

Technische Spezifikationen

Module
Name	Teltonika TM2500
Technologie	GSM/GPRS/GNSS/BLUETOOTH
GNSS
GNSS	GPS,GLONASS,GALILEO,BEIDOU,SBAS,QZSS,DGPS,AGPS
Empfänger	33 Kanäle
Empfindlichkeit	-165 dBM
Positionsgenauigkeit	<2.5 CEP
Geschwindigtkeitsgenauigkeit	<0.1 m/s (+/- 15%)
Heißstart	<1s
Warmstart	<25s
Kaltstart	<35s
Mobilfunk
Technik	GSM
2G Band	Quadband 850/900/1800/1900 MHz
Datenübertrsgung	GPRS Multi-Slot Class 12 (bis 240 kb/s), GPRS Mobile Station Class B
Datentypen	SMS (text/data)
Spannungsversorgung
Betriebsspannung	6-30V DC (ink. Überspannungsschutz)
Batterie	170 mAh Li-Ion (0.63 Wh)
Bluetooth
Spezifikationen	4.0 + LE
Unterstützte Periferie	Temperatur- und Feuchtigkeitssensor OBD2 Dongle Universal BLE Sensoren
Abmessungen
Dimensonen	79x43x12 mm (LxBxH)
Gewicht	54g
Schnittstellen
Digital Eingang	1
Digital Ausgang	1
Analog Eingang	1
USB	2.0 Micro-USB
LED	2 Status LEDs
SIM	Micro-SIM
SPeicher	128MB interner Flashspeicher
Witterung
Betriebstemperatur(ohne Batterie)	-40°C bis 85°C
Lagerungstemperatur(ohne Batterie)	-40°C bis 85°C
Luftfeuchtigkeit	5% bis 95% nicht kondensierend
IP-Schutzart	IP54
Aufladetemperatur(Batterie)	0°C bis 45°C
Entladetemperatur(Batterie)	-20°C bis 60°C
Lagerungstemperatur(Batterie)	-20°C bis 65°C für 1 Monat -20°C bis 30°C für 6 Monate
Features
Sensoren	Beschleunigung
Schlafmodus	GPS, online Tiefschlaf, Tiefschlaf, ultra Tiefschlaf
Konfiguration und Firmware Update	FOTA Web, FOTA, USB-Konfigurator, FMBT Mobile APP
SMS	Konfiguration, DOUT Steuerung, Debug
Zeitabgleich	GPS, NITZ, NTP
Treibstoffüberwachung	LSS(Analog), OBD2 Dongle
Zündungserkennung	DIN1, Beschleunigungsensor, Externe Spannungsversorgung, Umdrehungszahl(OBD2 Dongle)

LED Anzeige

Navigations LED

Blinkcode	Beschreibung
Dauerhaft AN	kein GNSS Signal
1x pro Sekunde	Normaler Modus, GNSS aktiv
AUS	GNSS ist ausgeschaltet: Gerät ist im Schlafmodus oder Kurzschluss der GNSS Antenne

Status LED

Blinkcode	Beschreibung
1x pro Sekunde	Normaler Modus
1x alle 2 Sekunden	Schlaf Modus
schnell (Kurzzeitig)	Modem Aktivität
AUS	Gerät nicht im Betrieb oder Firmware ist geflashed

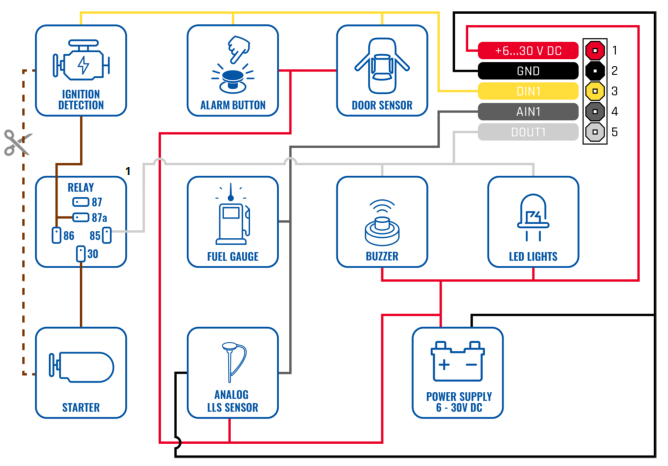

Pinbelegung

Pin	Anschluss
Rot(6-30V DC)	Spannungsversorgung (K30)
Schwartz(GND)	Masse (K31)
Gelb(DIN1)	Zündung (K15)
Grau(AIN1)	Analoger Eingang (z.B. Sensor Treibstofffüllstand)
Weiss(DOUT1)	Digitaler Ausgang (schalte auf Masse z.B. Abschaltrelais)

Installation

Das Gerät darf nur innerhalb des Fahrzeugs montiert werden. Es darf nicht im Motorraum, an der Kabine oder an anderen Stellen angebracht werden, wo Umwelteinflüsse direkt einwirken können. Das Gerät muss, versteckt und vor Nässe geschützt angebracht werden. Z.B. Unter einer Abdeckung wie dem Armaturenbrett. Das Gerät muss in fester Position angebracht werden um durch zufällige Stöße verursachte Erschütterungen zu vermeiden. Die Befestigung mit (ausschließlich) einem Anschlusskabel ist verboten! Das Gerät muss horizontal angebracht werden, mit der Schriftseite nach oben. Eine präzise Ausrichtung ist notwendig, um eine korrekte Funktionalität der Beschleunigungssensoren zu gewährleisten. Eine falsche Ausrichtung kann zu fehlerhafter Datenerfassung führen.

Für eine einfache Installation ist es ausreichend, wenn Sie POWER (K30), MASSE (K31) und ZÜNDUNG (K15) verbinden

Spannungsversorgung:

Die Spannungsversorgung für das Gerät muss direkt von der Batterie erfolgen.

Masse:

Der Masseanschluss sollte direkt mit der Fahrzeugkarosserie verbunden werden. Eine zuverlässige Verbindung muss garantiert werden, Das Kabel sollte verschraubt oder vernietet werden.

Zündungseingang:

Der DIN1 Eingang anschließen wo eine Spannung(min. 6V) vorhanden ist, wenn die Zündung des Fahrzeugs betätigt wird.
